Depozitare pentru încărcături lungi: Ghid pentru sisteme, configurații și selecție

De ce încărcăturile lungi necesită stocare specială

Încărcăturile lungi — țevi de oțel, aluminiu extrudat, cherestea, bară de armătură, țevi din plastic, țesături laminate și profile structurale — au o problemă de depozitare pe care rafturile standard pentru paleți nu o pot rezolva: lungimea lor. O bară de oțel de 6 metri depozitată pe podea ocupă o amprentă fixă ​​pe toată lungimea sa, blochează inventarul adiacent, creează un pericol de împiedicare și rostogolire pentru oricine care lucrează în apropiere și nu oferă protecție împotriva deteriorării suprafeței cauzate de contactul cu solul sau cu alte materiale. Când se acumulează zeci sau sute de astfel de piese, podeaua depozitului devine mai degrabă o datorie decât un activ.

Consecințele sunt măsurabile. Facilitățile care se bazează pe stivuirea podelei pentru materiale lungi raportează cu până la 35% mai mult spațiu util recuperat după instalarea raftului special construit și o reducere cu 50% a leziunilor cauzate de manipularea materialelor, conform cercetării din 2025 de la Institutul de manipulare a materialelor. Dincolo de reducerea rănilor, depozitarea adecvată a sarcinii elimină îndoirea și deformarea care apar atunci când lungimile nesuportate se sprijină neuniform pe alte materiale - daune care sunt invizibile la admisie, dar devin costisitoare atunci când un client respinge stocul deformat.

Piața oferă cinci arhitecturi distincte de sistem pentru depozitarea încărcăturilor lungi. Fiecare servește o combinație diferită de tip de încărcare, greutate, frecvență de preluare și plan de etaj. A alege unul greșit înseamnă a plăti un cost de capital pentru un sistem care fie are performanțe slabe, fie complică excesiv operațiunile zilnice. Secțiunile de mai jos detaliază fiecare opțiune și condițiile în care este specificația corectă.

Cinci tipuri de sisteme pentru depozitarea încărcăturilor lungi

Sistemele de depozitare a sarcinilor lungi nu sunt interschimbabile. Următoarele cinci categorii reprezintă abordările arhitecturale de bază disponibile pentru planificatorii de depozite, centrele de service metal, magazinele de fabricație și unitățile de distribuție:

• Rafturi cantilever: Brațe orizontale care se proiectează din coloanele verticale. Fără montanți orientați în față. Soluția dominantă pentru stocuri de lungime variabilă, de formă neregulată sau foarte grele care necesită acces cu stivuitor sau macara.
• Rafturi de fagure (casuri): O rețea de tuburi ori canale orizontale individuale, fiecare ținând un singur pachet sau bucată. Densitate de depozitare extrem de mare cu control individual al locației. Cel mai bun pentru operațiuni cu număr mare de SKU, unde trasabilitatea la nivel de piesă este esențială.
• Sisteme de stocare verticale (în poziție verticală): Materiale depozitate la capăt în separatoare verticale sau fante. Minimizează amprenta la sol pentru lungimi mai scurte. Frecvent în ateliere și celule de fabricație, unde spațiul de podea este principala constrângere.
• Sisteme dinamice (de curgere) de sarcină lungă: Șinele înclinate permit stocului să curgă înainte prin gravitație pe măsură ce piesele frontale sunt îndepărtate. Potrivit pentru operațiuni cu rotație mare, cu secțiune transversală consistentă a materialului, unde este necesară rotația FIFO.
• Sisteme automate de stocare a sarcinilor lungi (ALSS): Mecanisme de recuperare controlate de computer care livrează pachete sau lungimi specifice la un punct de ieșire fix. Opțiunea cu cea mai mare densitate și cea mai mică forță de muncă pentru operațiuni cu stocuri mari și profile de materiale consistente.

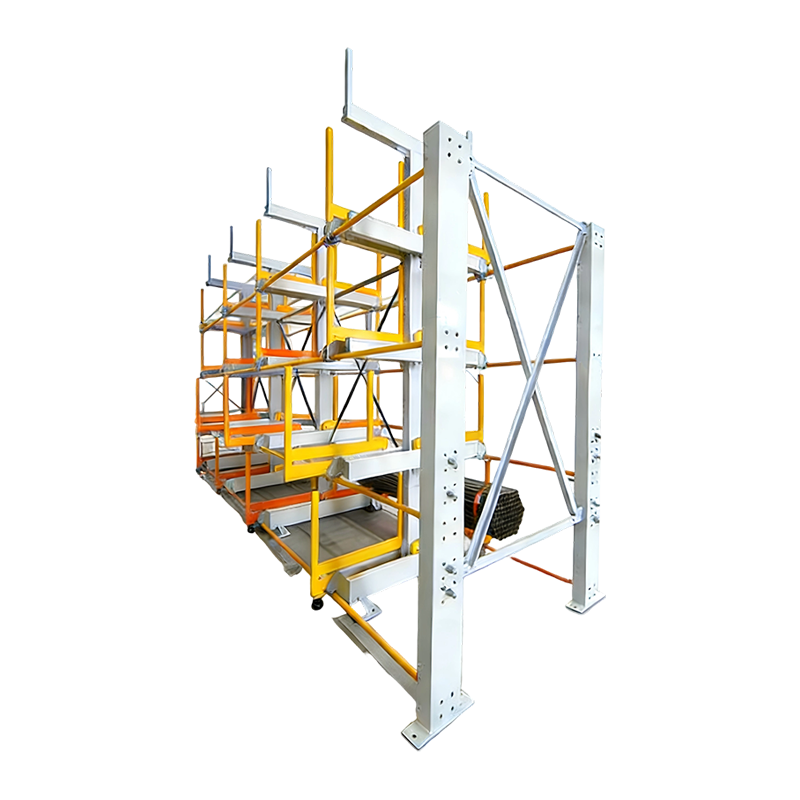

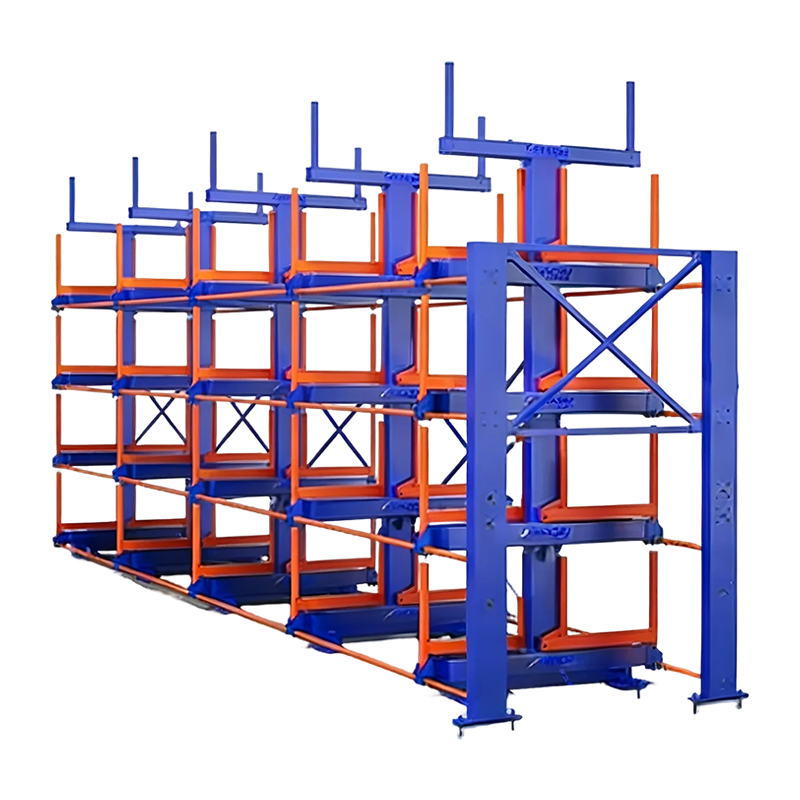

Rafturi cantilever: standardul industriei

Rafturile cantilever sunt cel mai răspândit sistem de depozitare a încărcăturilor lungi la nivel global și din motive întemeiate: se potrivesc cu cea mai largă gamă de tipuri de materiale, lungimi și greutăți, fără a necesita o geometrie fixă a compartimentului. Brațele sunt poziționate la orice înălțime de-a lungul coloanei în trepte de 75–100 mm, ajustate fără unelte în majoritatea sistemelor moderne și extinse sau scurtate pe măsură ce profilurile de inventar se modifică în timp. Niciun alt sistem nu oferă aceeași combinație de flexibilitate, capacitate de încărcare și accesibilitate.

Sistemul este format din trei elemente structurale: baza (o fundație ancorată la podea care oferă stabilitate laterală), the coloana (montantul vertical care transportă toate sarcinile transferate) și brate (proiecții orizontale pe care se sprijină materiale). Brațele sunt disponibile de la 300 mm la 1.800 mm în lungime; regula practică este de a selecta lungimea brațului cel puțin egală cu adâncimea completă a materialului depozitat, fără ca nicio prospătă să depășească jumătate din distanța verticală la brațele de capăt.

Două metode de construcție definesc nivelul de performanță structurală:

• Roll-form (utilitate ușoară până la medie): Fabricat din tablă de oțel laminată la rece, ansamblu cu șuruburi, brațe cu o greutate de până la 700 kg fiecare. Mai rapid de instalat, rentabil pentru sarcini sub 1.500 kg per braț. Utilizare interioară de preferat.
• Structural (sarcina grea): Constructie laminata la cald cu grinda in I sau canal C, prins cu elemente de fixare de inalta rezistenta, brate evaluate de la 900 kg la peste 3.000 kg fiecare. Potrivit pentru curți exterioare (disponibil finisaj galvanizat), încărcare cu macara rulantă și medii cu expunere la impactul stivuitorului.

Opțiunile de configurare definesc în continuare performanța spațială a sistemului:

• Pe o singură față: Brațele pe o singură față. Plasat pe un perete pentru a maximiza spațiul pe podea. Cel mai bine acolo unde stocarea perimetrului peretelui este strategia principală.
• Față dublu: Brațe pe ambele fețe ale aceleiași coloane. Dublează capacitatea de stocare pe amprentă de coloană. Necesită acces pe culoar din ambele părți; optim pentru instalații de sine stătătoare în corpul depozitului.
• Consolă mobilă: Unități cu o singură față sau cu două fețe montate pe șine de podea cu acționare electrică. Coridoarele sunt create numai atunci când este nevoie de acces, crescând densitatea cu 30-50% față de sistemele statice din suprafața echivalentă a podelei.

Sistemele cantilever respectă standardele de performanță structurală, inclusiv ANSI/RMI MH16.1, care guvernează sarcinile nominale, limitele de deformare și designul coloanei pentru sistemele de rafturi industriale. Instalațiile ar trebui să solicite documentație de inginerie care să arate conformitatea cu acest standard și cu cerințele seismice locale, acolo unde este cazul, înainte de a cumpăra orice instalație în consolă. Explorați gama noastră completă de sisteme lungi de depozitare a materialelor , inclusiv configurații cu o singură față, față-verso și pentru sarcini grele pentru aplicații atât în interior, cât și în exterior.

Sisteme de fagure și porumbei: densitate maximă de depozitare

Acolo unde rafturile în consolă stochează mai multe piese pe nivel de braț și le recuperează cu un stivuitor sau macara, depozitarea în fagure atribuie fiecărui pachet, bară sau lungime individual propriul canal orizontal dedicat. Sistemul este o rețea de tuburi pătrate sau rotunde – de obicei cu o secțiune transversală de 150 mm până la 400 mm – stivuite într-un cadru structural și accesate din față cu un cărucior specializat de recuperare, încărcător lateral sau extractor automat.

Avantajul densității este semnificativ: un sistem de tip fagure într-o anumită amprentă a podelei poate stoca de două până la patru ori numărul de articole individuale, comparativ cu rafturile cantilever care acoperă aceeași zonă, deoarece spațiul vertical este utilizat pe deplin, fără spații irosite între nivelurile brațului. Fiecare poziție de canal este o locație de inventar discretă cu o adresă atribuită, permițând urmărirea la nivel de piesă bazată pe coduri de bare sau RFID, care este imposibilă într-un mediu cantilever în care mai multe piese împart un braț.

Compartimentul este inflexibilitatea dimensiunilor compartimentelor. Fiecare canal este dimensionat pentru un interval specific de secțiune transversală. O instalație care stochează o mare varietate de profile de materiale - bară pătrată, tub rotund, bandă plată - necesită o combinație de dimensiuni proporțională complexă a canalului, iar adăugarea de noi profile de material poate necesita secțiuni suplimentare de cadru, mai degrabă decât simpla repoziționare a brațului. Sistemele de tip fagure sunt cele mai productive în centrele de service metal, depozitele de distribuție și operațiunile de fabricație, cu profiluri de inventar stabile, bine definite și frecvență ridicată de ridicare.

Depozitarea în fagure este, de asemenea, arhitectura de bază pentru majoritatea sistemelor automate de recuperare a sarcinilor lungi, unde grila de canal servește ca mediu de stocare, iar un cărucior al mașinii se ocupă automat de extracție și livrare.

Soluții automate de stocare a sarcinilor lungi

Sistemele automate de stocare a încărcăturii lungi (ALSS) — uneori numite sisteme automate de depozitare a conductelor sau barelor — combină o structură de stocare analogică tip fagure sau cantilever cu un mecanism de recuperare controlat de computer care localizează, extrage și livrează un pachet sau o lungime specificată la o stație de ieșire desemnată fără intervenția operatorului în zona de depozitare. Operatorul interacționează numai la punctul de ieșire, eliminând timpul și riscul asociat cu navigarea unui stivuitor printr-un culoar de rafturi pentru a localiza și extrage o anumită piesă.

Avantajele operaționale se compun în trei dimensiuni:

• Eficiența muncii: Un singur operator de la stația de ieșire poate gestiona fluxul de material care altfel ar necesita doi sau trei operatori de stivuitor care lucrează pe culoarele de depozitare. În operațiunile care desfășoară mai multe schimburi, reducerea costurilor cu forța de muncă singură oferă de obicei amortizarea în termen de 18-36 de luni pentru instalațiile medii spre mari.
• Densitatea de depozitare: Deoarece sunt eliminate culoarele pentru navigația cu stivuitoare, sistemele automate pot stoca material la densități cu 60-80% mai mari decât instalațiile manuale echivalente în consolă în aceeași amprentă a clădirii.
• Precizia inventarului: Fiecare extracție și returnare este înregistrată de software-ul de gestionare a depozitelor (WMS) al sistemului. Verificarea bazată pe greutate sau pe lungime la stația de ieșire asigură că materialul corect a fost preluat și că înregistrările de inventar sunt actualizate în timp real - un nivel de precizie pe care operațiunile manuale nu îl pot susține în mod constant.

Sistemele automate reprezintă o investiție de capital semnificativă și sunt cel mai justificabile în instalații cu volume mari de ridicare zilnice, stocuri de materiale scumpe sau dificil de procurat, unde erorile sunt costisitoare, sau piețele forței de muncă în care operatorii de stivuitoare calificați sunt limitati sau scumpi. Pentru automatizarea tablelor și a stocurilor plate, sistemul nostru sisteme automate de depozitare a tablei oferă aceleași principii de recuperare a densității și preciziei aplicate formatelor de materiale plate.

Criterii cheie de selecție: o matrice de decizie

Majoritatea instalațiilor nu au nevoie de cel mai sofisticat sistem disponibil – au nevoie de sistemul care se potrivește cel mai bine cu profilul lor specific operațional. Patru variabile conduc decizia de selecție:

O scurtătură practică de selecție: dacă operațiunea dvs. preia material de mai mult de 15-20 de ori pe schimb și erorile de precizie sunt costisitoare, evaluați sistemele automate. Dacă frecvența de recuperare este mai mică și amestecul de stocuri se modifică frecvent, rafturile cantilever oferă cea mai bună combinație de capacitate, flexibilitate și eficiență a capitalului. Pentru majoritatea operațiunilor de depozitare, fabricare și distribuție a metalelor, sistemul nostru suport lung pentru depozitarea materialelor Gama acoperă configurațiile cantilever și structurale care abordează cea mai largă gamă de cerințe de depozitare industrială.

Spațiu de pardoseală vs. spațiu vertical: calculul rentabilității investiției

Randamentul investiției pentru rafturile de depozitare a încărcăturilor lungi este cel mai clar demonstrat prin conversia spațiului eliberat de rafturi într-o valoare în dolari pe metru pătrat și comparându-l cu costul anualizat al sistemului.

Luați în considerare un scenariu tipic pentru un centru de service din metal: un etaj de depozit de 2.000 m², unde 600 m² sunt în prezent ocupați de stocuri lungi de materiale stivuite pe podea. Instalarea raftului cantilever cu două fețe într-o amprentă de 200 m² (patru rânduri de rafturi cu culoar de acces) poate găzdui același volum de material care anterior necesita 600 m², recuperând 400 m² de spațiu util. La o rată de închiriere a depozitelor industriale de 80 USD pe m² pe an, acel spațiu recuperat reprezintă 32.000 USD în reducerea anuală a costului podelei - înainte de a lua în considerare reducerea daunelor materiale, rate mai mici de vătămare, timpi de recuperare mai rapid și precizie îmbunătățită a stocului.

Utilizarea spațiului vertical complică acest calcul și mai mult. O clădire industrială standard cu o înălțime liberă de 9 metri poate găzdui rafturi în consolă până la 7–8 metri, stivuind mai multe niveluri de braț în aceeași amprentă a podelei. O singură secțiune de coloană de 6 metri cu șase niveluri ale brațelor la o distanță de 1.200 mm stochează materialul într-un volum vertical care ar necesita stivuirea podelei pe o zonă de multe ori mai mare.

Calculul rentabilității investiției pentru sistemele automate extinde acest lucru și mai mult: costul redus al forței de muncă, erorile de recuperare aproape de zero și viteza îmbunătățită de rotație a materialelor sunt câștiguri operaționale care se agravează anual. Pentru operațiunile cu volum mare care procesează mai mult de 500 de ridicări pe zi, costul total de proprietate pe o perioadă de 10 ani favorizează frecvent automatizarea față de costul forței de muncă în curs de desfășurare a operațiunilor manuale în consolă.
